Nuestros Productos: Etapa de Potencia A600H

FRONTAL
  • Frontal fabricado exclusivamente en aluminio anodizado y cristal laminado.
  • Construcción muy robusta.
  • Indicadores luminosos de:
    • POWER
    • HEATING
    • PEAK ( Por canal )
    • FAN1, FAN2, FAN3, ( Por canal )
    • VERY HOT ( Por canal )
    • DC ERROR ( Por canal )
    • OVERLOAD ( Por canal )

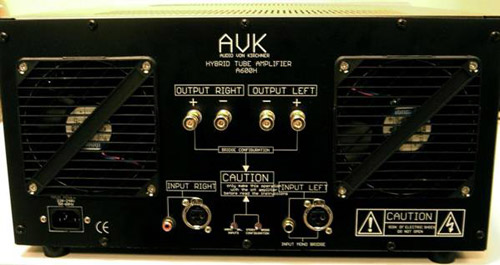

POSTERIOR

  • Entradas con conectores RCA y XLR balanceadas.
  • Conmutador selector de entradas balanceadas, no balanceadas.
  • Salidas configurables en modo stereo, o mono en puente.
  • Conmutador modo stereo
  • mono en puente.
  • Ventiladores de aireación forzada de muy bajo ruido. ( funcionan a distintas velocidades o incluso no funcionan dependiendo de la temperatura interna, funcionan independientemente por canal ).

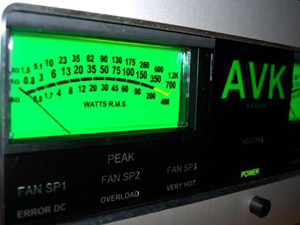

V.U. METROS

  • Indicadores de Watts RMS de gran resolución, indican sobre cargas de 2, 4 y 8 Ohms independientemente, retro-iluminados.


ARQUITECTURA INTERNA

  • Todas las etapas internas de diseño exclusivo AVK, tienen un 0% de realimentación de principio a fin, ( incluso sin realimentación entre ellas ), se han creado para la mejor respuesta dinámica, con un muy bajo nivel de distorsión y la mas lineal y extensa respuesta en frecuencia nunca concebida antes en una etapa de potencia.

  • Etapa driver en pura classe A, a válvulas totalmente calibradas, en configuración de doble rail única y exclusiva de AVK.

  • Etapa de salida a transistores mosfet de audio ultima generación totalmente calibrados configurados en classe A2 de altísima calidad creada y patentada por AVK. En este sistema los transistores solo amplifican puramente corriente para poder dar la potencia en los voltios amplificados por las válvulas, consiguiendo un sonido 100% a válvulas con potencias nunca antes conseguidas.

  • Diseño en doble mono 100% en toda la excursión de las conexiones de la señal de audio.

  • Respuesta en frecuencia súper extensa, incluso en grandes entregas de potencia.

  • Respuesta dinámica extra rápida, incluso con grandes cargas y altas temperaturas.

  • Componentes electrónicos 100% de grado audiófilo.

  • 1500VA en transformadores toroidales, de muy bajas transferencias de ruido.

  • Sistema de ventilación forzada controlada por procesos.

  • Protección de sobrecargas y corto-circuito en salida.

  • Protección exclusiva AVK de error DC.

  • Control de stop crítico por exceso de temperatura, producida por sobre-esfuerzo continuado.

  • Construcción electrónica muy sólida, y compacta.

NUESTRA ELECTRÓNICA

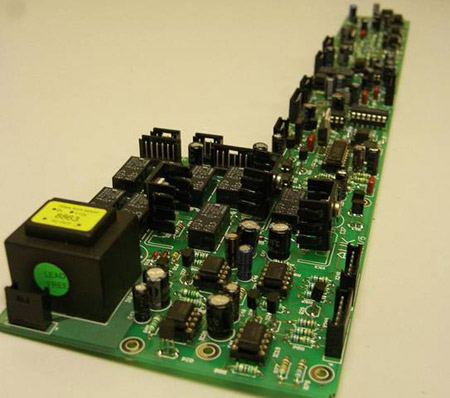

El sofisticado circuito de control de la etapa de potencia A600H, controla las temperaturas de las válvulas y transistores finales para que en todas las temperaturas y circunstancias estos componentes siempre estén en su punto de trabajo y rindan la máxima calidad de sonido, a la vez que estos costosos componentes estén protegidos contra sobrecargas y condiciones de trabajo extremas.
El circuito de control es un perfecto controlador del offset de salida de todos los pasos amplificadores y drivers.
El circuito de control también controla los tiempos de caldeo de las válvulas.

Los resistencias por donde se amplifican las señales de audio son de la máxima precisión existente en el mercado ( 0'1%), estas son utilizadas en electrónicas de equipos de aeronáutica y satélites aeroespaciales, tienen una capacitancia e inductancia nula o inmedible por los analizadores mas precisos del mundo.
Los condensadores que tratan, extraen, y estabilizan la señal de audio para bajas capacitancia son todos en mica, y para las altas son en polipropileno de la máxima calidad.
Los zócalos de las válvulas son cerámicos para una mejor disipación de temperatura de las bases de las soldaduras, y los pines internos son tratados en oro para un mejor contacto válvula - circuito.

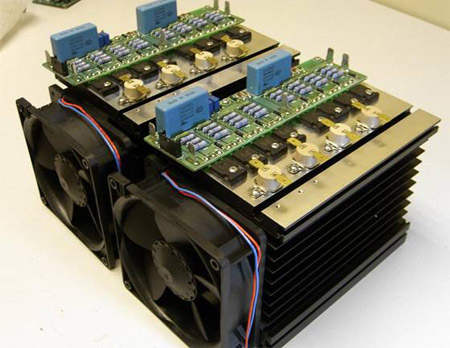

Debido a las grandes niveles de potencia y dinámica que puede entregar la etapa de potencia A600H teniendo en cuenta que es classe A2 ( AVK ), la refrigeración y el control altas corrientes y altos voltajes necesitan estas robustas unidades de potencia en la etapa final, refrigeradas con ventilación forzada variable, para que en todo momento los componentes de salida funcionen a las temperaturas adecuadas controladas por la placa de control. Utiliza ventiladores de cojinete de manguito cerámico de muy bajo ruido, gran caudal de aire y de larga vida.

Todos los condensadores de filtro de alimentación y periferia son de 105ºC para una mayor calidad y longevidad de estos componentes. Con mas de 150.000uF, y una trampa inductancia serie - capacitancia paralelo, hace que este valor se multiplique x10 garantizando un gran filtraje de corriente, potencia y dinámica en las señales de audio amplificadas, ofreciendo la mejor calidad de sonido.

Todos los nodos y conexionados de cara a cara de nuestros circuitos impresos, son tratados exclusivamente en oro, así conseguimos una unión de contactos y soldaduras con una resistencia nula, y una máxima fiabilidad en las soldaduras y conexionados en nuestros circuitos.

Los cables utilizados en nuestros equipos son fabricados con los mejores materiales existentes, según los data sheet de los fabricantes de estos cables son utilizados en la industria aeroespacial, http://www.farnell.com/datasheets/9262.pdf con este tipo de cables se consigue tener las mínimas perdidas por transmisión eléctrica. ¿Vale la pena gastarse mucho dinero en cables externos, si los cables internos de las preamplificadores y etapas de potencia son de calidad standard?, nosotros materializamos la respuesta a esta pregunta.

ESPECIFICACIONES

RESPUESTA EN FRECUENCIA:

4Hz – 275000Hz (+0, -3dB) (a 8 Ohms)

DISTORSIÓN ARMÓNICA TOTAL:

0’09% (a máxima salida)

RELACIÓN SEÑAL RUIDO:

>105dB (entrada no balanceada)
>112dB (entrada balanceada)

NIVEL MÁXIMO DE ENTRADA:

Balanceada :        10V RMS
No balanceada :     7V RMS

IMPEDANCIA DE ENTRADA:

Balanceada :         47k Ohms
No balanceada :      22k Ohms

POTENCIA MÁXIMA DE SALIDA:

MODO STEREO:
                                 8 Ohms :   200Watts RMS
                                 4 Ohms :   350Watts RMS
                                 2 Ohms:    600Watts RMS

MODO PUENTE MONO:
                                 8 Ohms:    700Watts RMS
                                 4 Ohms: 1.200Watts RMS

IMPEDANCIA DE SALIDA:

MODO STEREO:
                                 16, 8, 4 y 2 Ohms (carga máxima)

MODO PUENTE MONO:
                                 16, 8 y 4 Ohms (carga máxima)

CONSUMO:

    85 Watts (a mínima potencia)

1520 Watts (a máxima potencia)

DIMENSIONES:

Anchura :        430mm
Altura :            214mm
Profundidad:   421mm

PESO:

41 Kg.
